Vor dem Upgrade ist …
Wer seinen Antminer S1 mit dem Upgrade-Kit von Bitmaintech zum “S3” upgraden möchte sollte vorab folgende Tipps beherzigen:
- massig Wärmeleitpaste bereitlegen! Meinem Upgrade-Kit lag entgegen den Angaben auf der Website keine WLP bei. Vielleicht habe ich sie aber auch übersehen. Jedenfalls sollte man nicht nur die ASIC mit WLP betupfen, sondern auch gleich die komplette Rückseite der Hashboards! So ist eine gute thermische Verbindung gegeben, die Grundlage für das Übertakten/Overclocking ist.
- Falls Euer S1 übertaktet ist (auf 200 GH/s) setzt diesen Wert vor dem Umbau in der /etc/config/asic-freq zurück – oder wollt Ihr die Asic sofort mit einer Frequenz von 393 gut durchbraten?
- Locker bleiben – wenn man schön vorsichtig ist, kann man notfalls seinen alten S1 wieder zusammenschrauben.
Hier der Umbau in Bildern, die ausreichen sollten, um zusammen mit dem Umbauvideo, alles hinzubekommen. Ich habe bei den Bildern drauf geachtet, wichtige Details, die im Video schwer oder gar nicht zu erkennen sind, gut sichtbar darzustellen (z.B.: wie die Flachbandkabel eingesteckt werden).
Weiter Hinweise stehen unter der Galerie.
-
- Frisch eingetroffen!
-

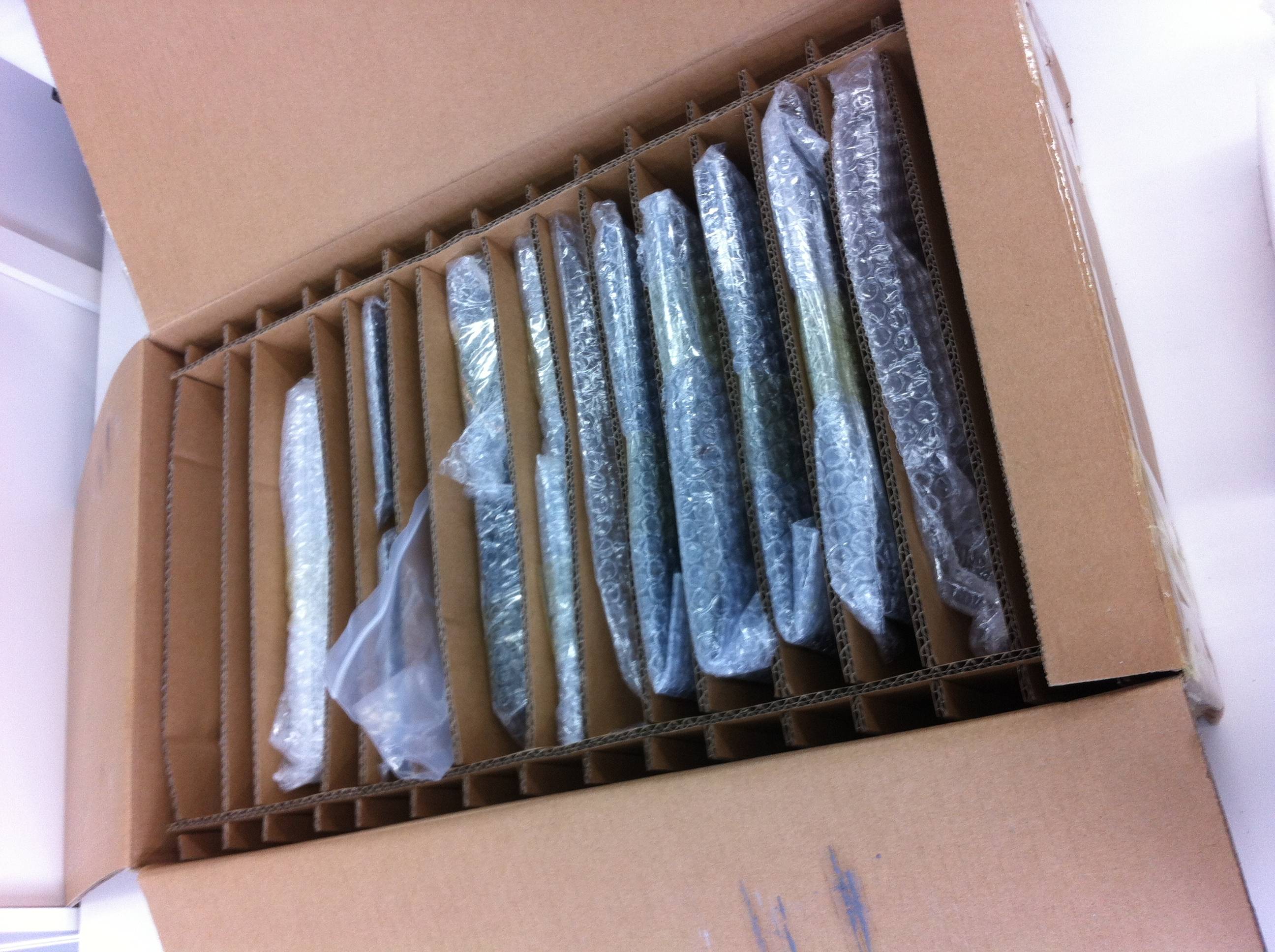

- Gut verpackt!
-
- Die Komponenten.
-
- Die alten Hashboards entfernen.
-
- Weg damit – hat ausgedient.
-

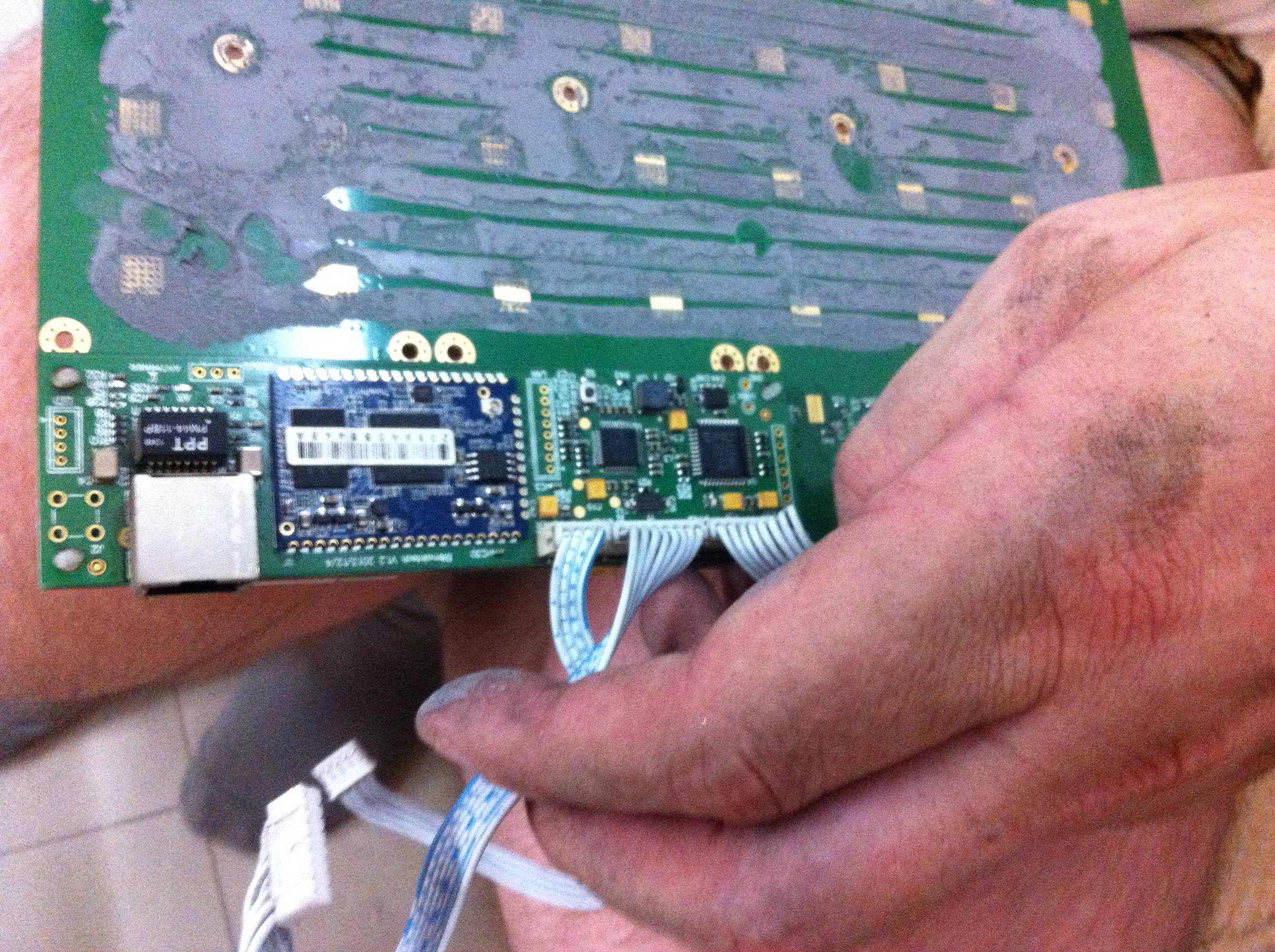

- Diese kleine Steuerplatine wird noch gebraucht! Vorsichtig!
-

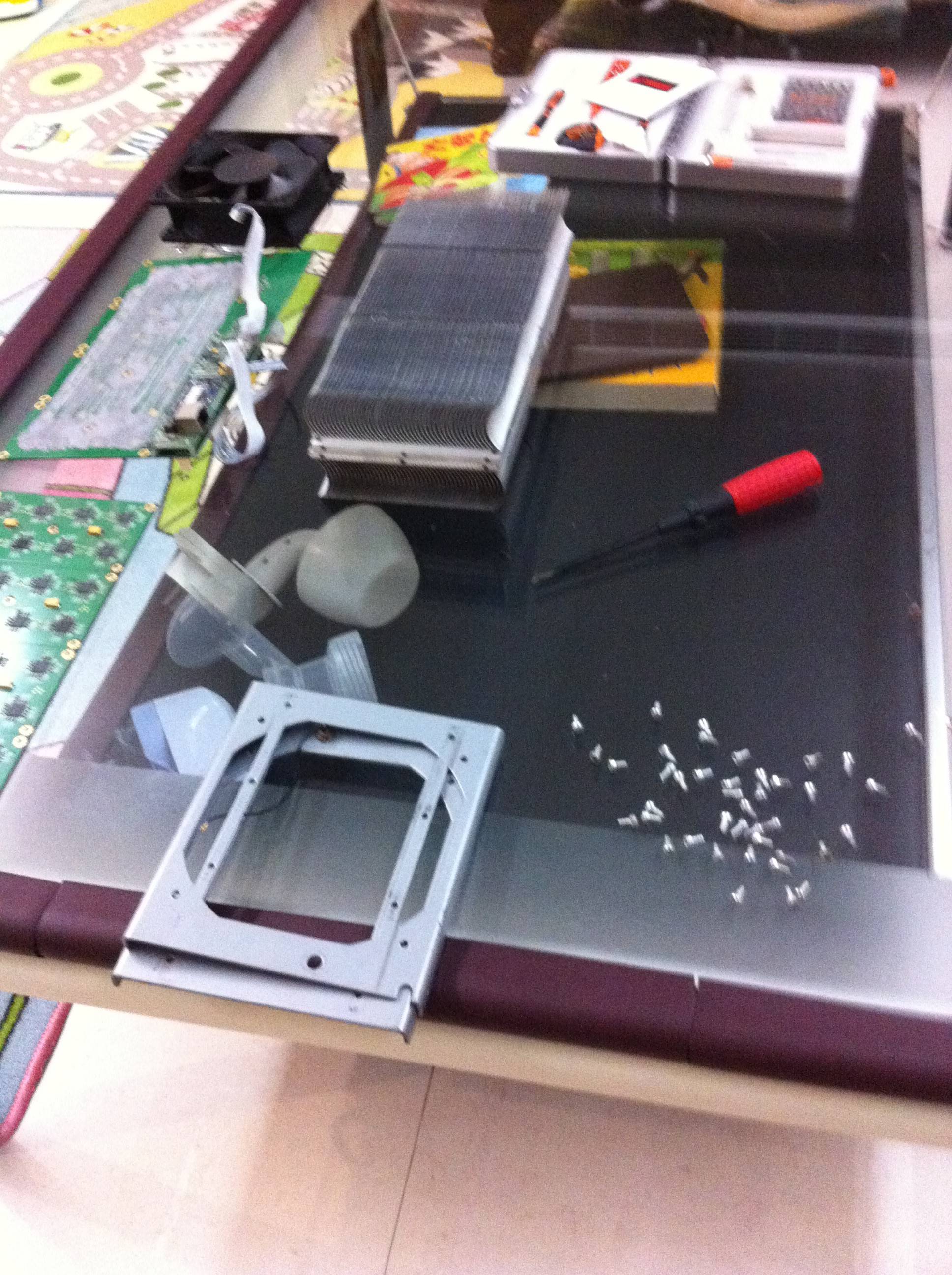

- Besser sofort einmal ganz zerlegen und reinigen.
-
- Alles sauber, tief durchatmen und los geht’s.
-

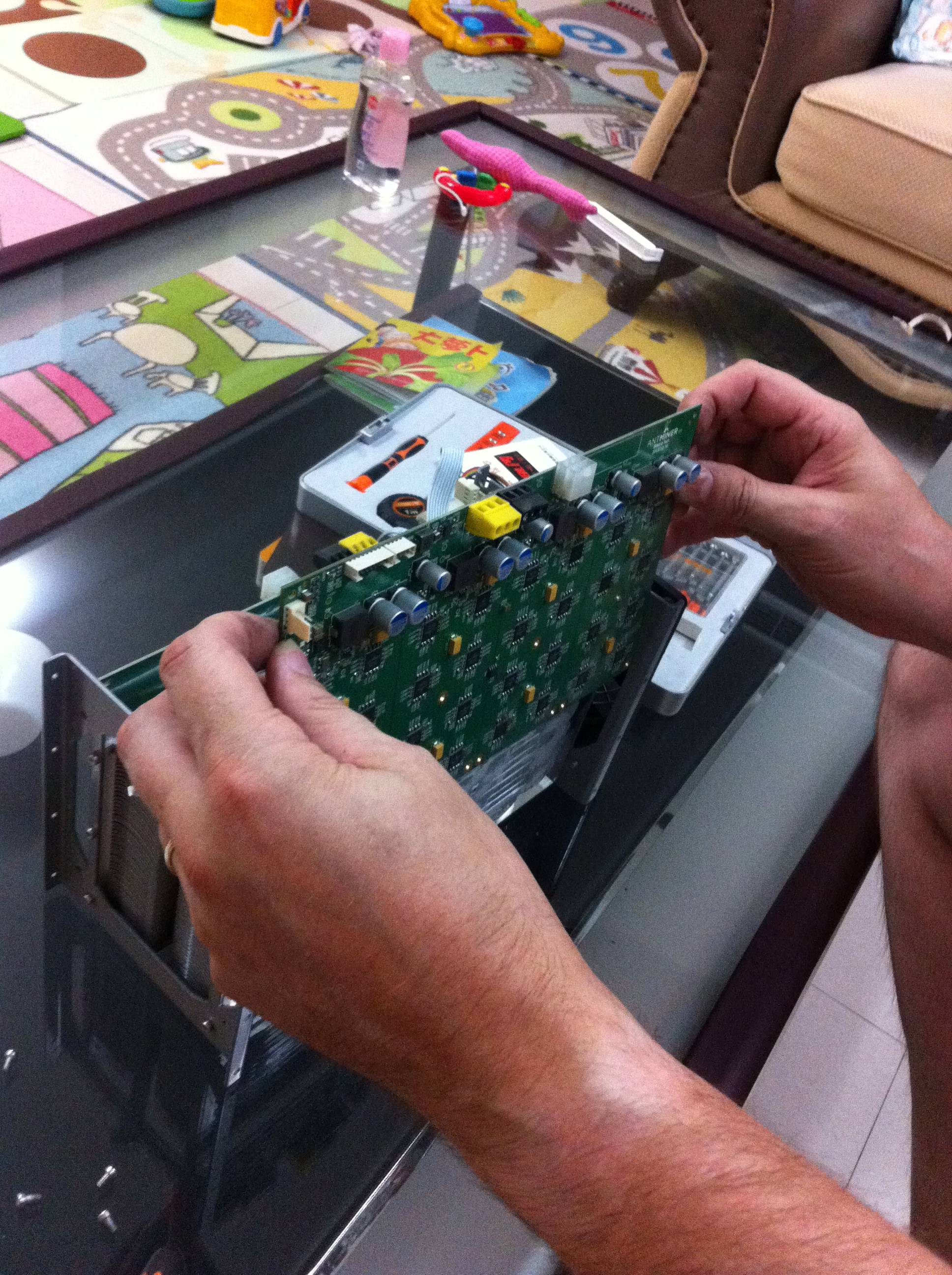

- Die neuen Hashboards einsetzen. WLP nicht vergessen!
-

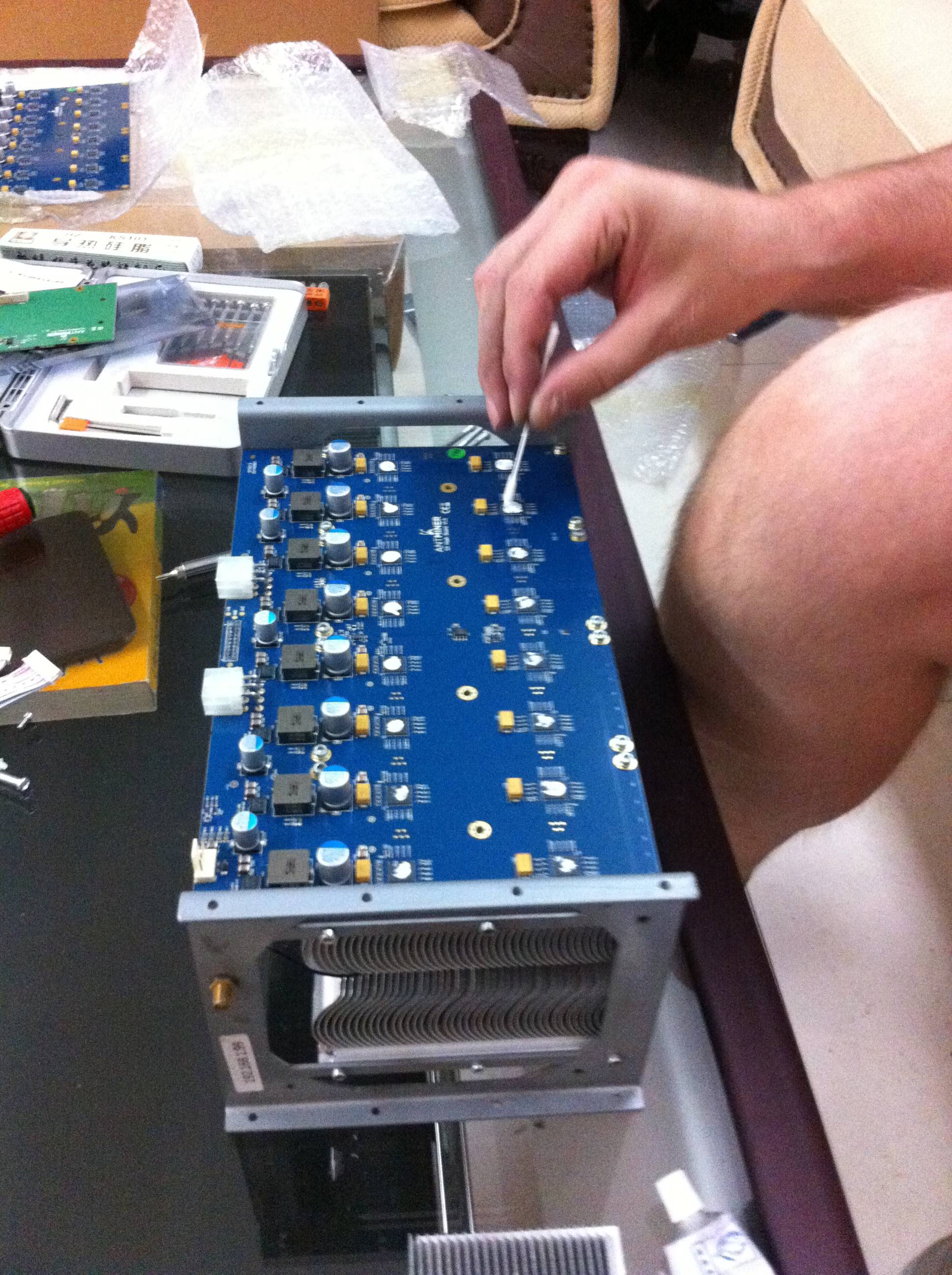

- Mit Wattestäbchen etwas WLP auf jeden ASIC.
-
- So rum kommen die Kühlkörper drauf.
-

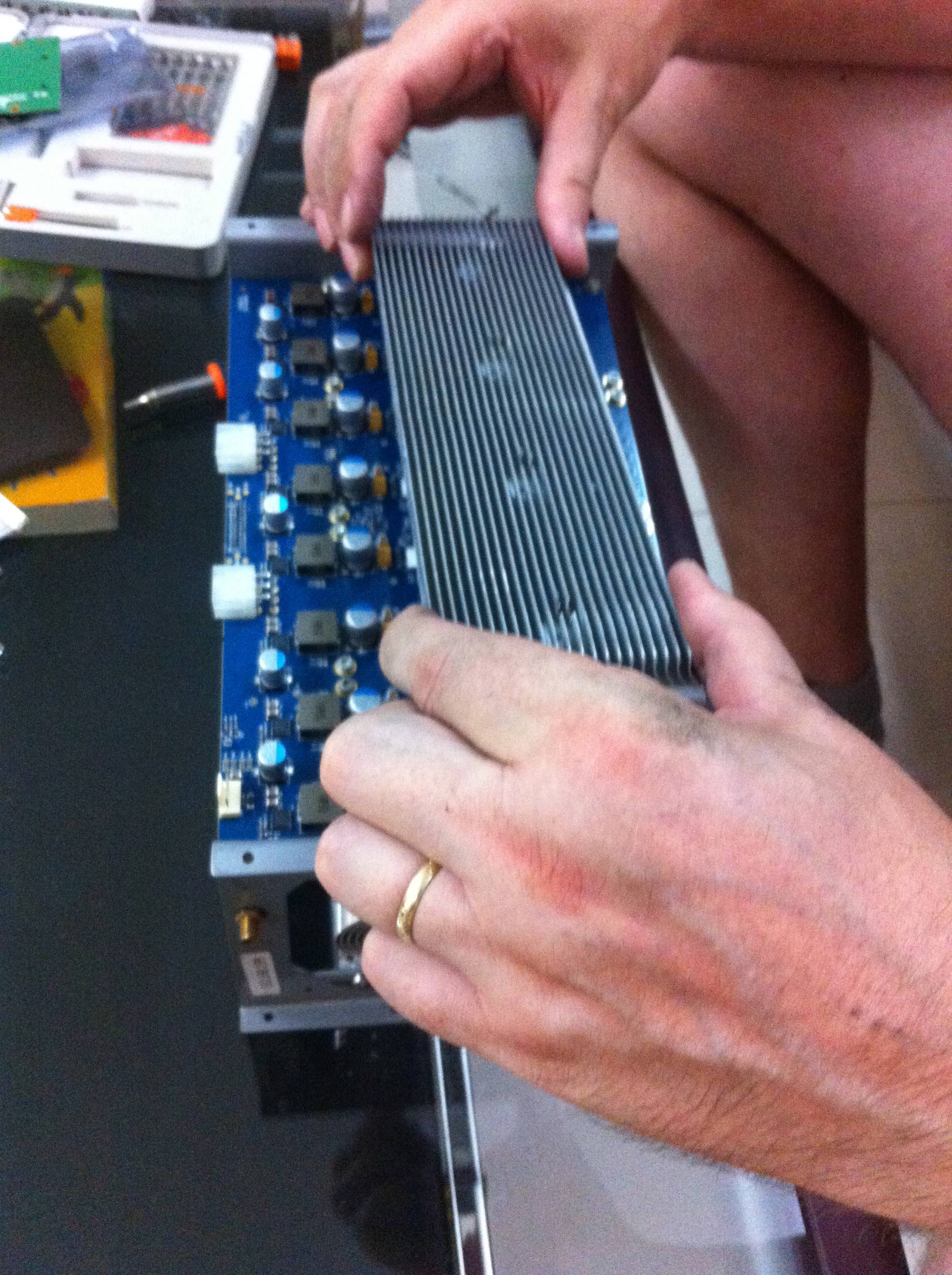

- Langsam auf die Schraubenlöcher absenken!
-

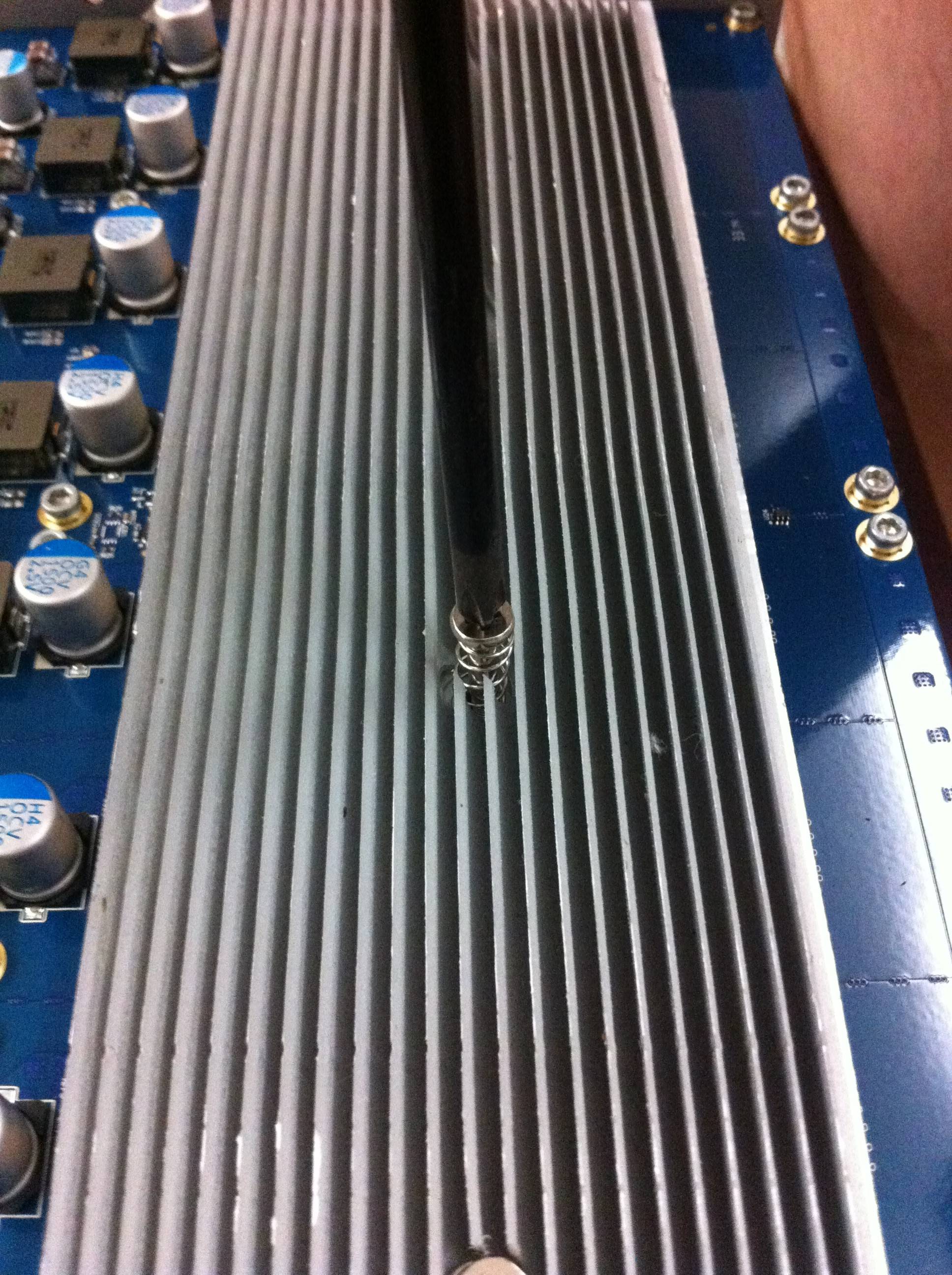

- Mit gefederten Schrauben verschrauben. Achtung! Nicht zu fest, Arnold!
-

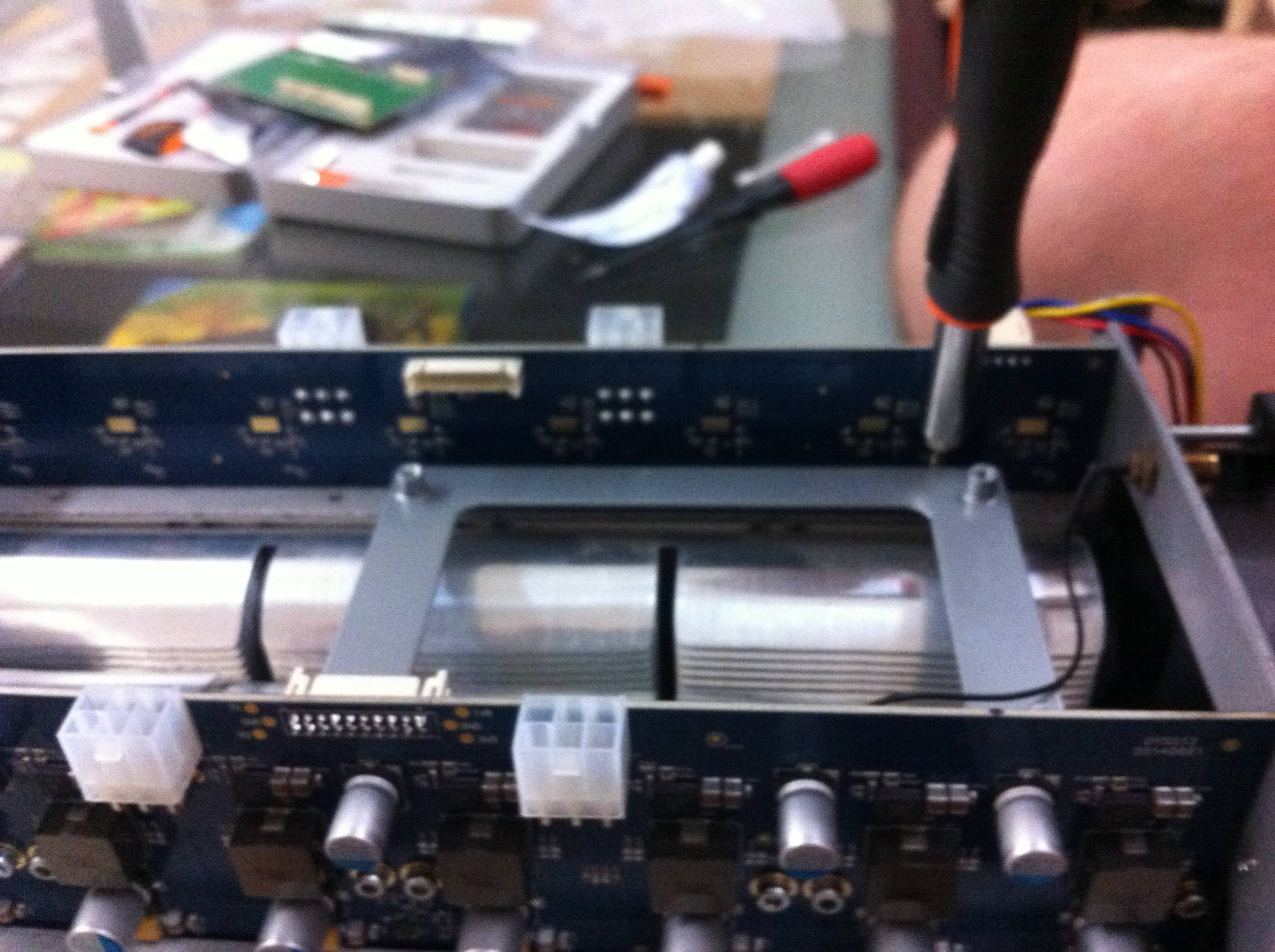

- Die Halterung für die neue Steuereinheit anbringen.
-
- Die neue Steuereinheit wird montiert. Die Ameise freut sich schon.
-
- Schließlich auf die Steuereinheit mit Abstandhaltern die alte Platine aufsetzen.
-

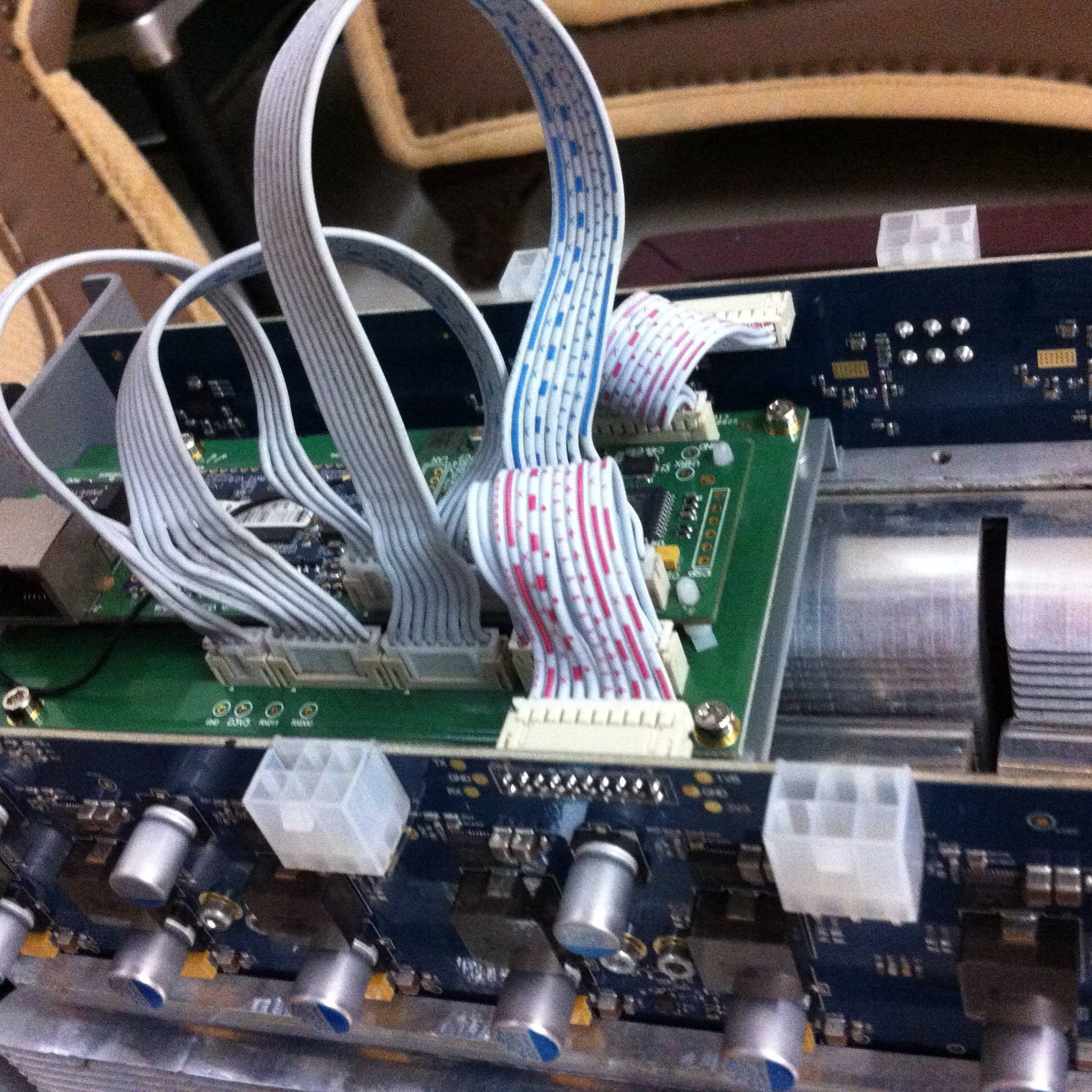

- So werden die alten und neuen Flachbandkabel neu verbunden.
-
- Noch die Ventilatoren dran. einer bläst, einer saugt. 😉
-
- Und Strom drauf! 2x 12V auf 6Pin PCIe reichen.
-

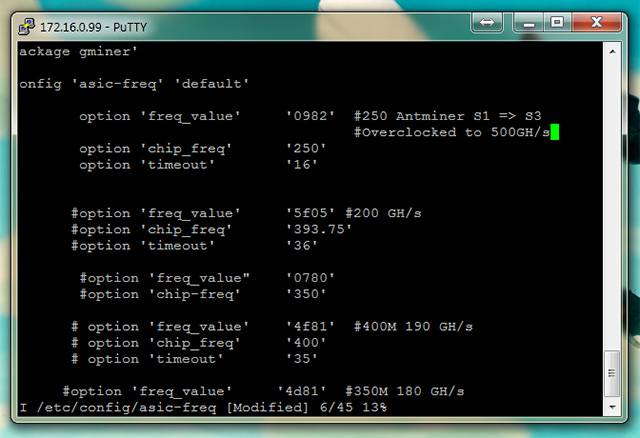

- Per SSH die /etc/config/asic-freq editieren (falls noch nicht geschehen).
-
- … und es hat geklappt! 500GH/s – weitere Hinweise unten!
… nach dem Upgrade
“Dont’t panic!” beim Blick ins Backend (letztes Bild der Galerie oben). Die Hashrate sollte bei einer Frequenz von 250 um die 500GH/s liegen. Da der S1 nur einen Fan hatte, teigt die Anzeige im Web-Interface eine Drehzahl von Null, der Ventilator sollte aber funktionieren. Und von ein paar “xxxxxxxx” braucht man sich auch nicht nervös machen zu lassen. Die alte Steuereinheit des S1 erwartet offenbar immer noch die ursprüngliche Anzahl von 32 ASIC pro Hashboard. Es sind aber nur noch 16 verbaut. Es ist also “normal”, dass die Hälfte der ASIC “x”-se zeigen.
